Manutenção - Eletronica


Para efetuar a manutenção nos MSX na forma mais prática, voce só precisara de um multiteste digital com medidor de nível lógico (0 e 1, ou L e H respectivamente). Estas dicas estão baseadas no Expert Gradiente. Para os demais o processo é igual.


Esquemas - download
Placa Digital Expert 1.1 Cinza Esquema da placa principal do Expert Cinza Gradiente
(arquivo ZIP 354kb)

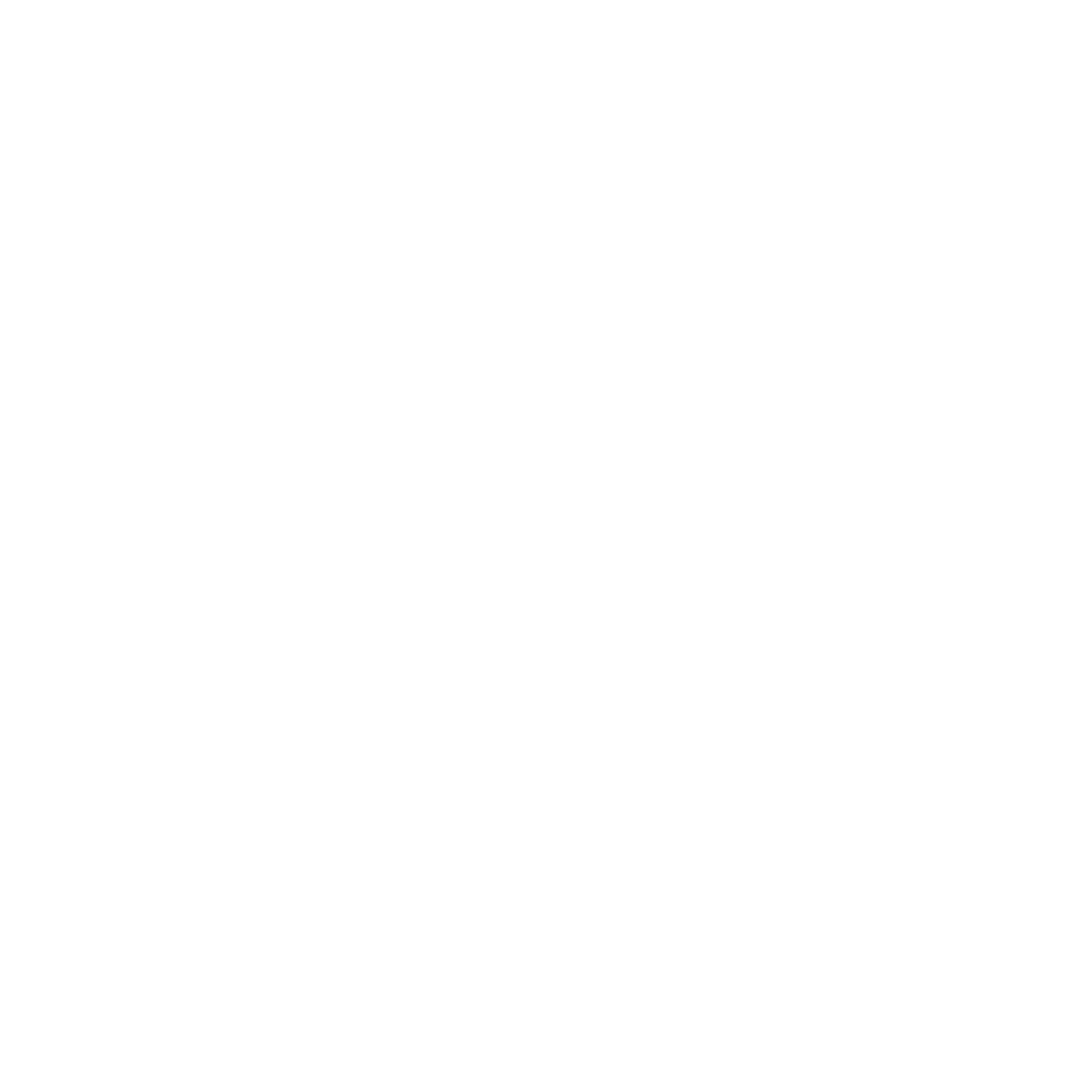

Placa Fonte Expert Esquema da placa fonte e video RGB do Expert Gradiente cinza
(arquivo ZIP 159kb)
Circuito para monitor CGA Esquema de montagem do circuito adaptador para monitores CGA de PC.
Circuito simples CGA Esquema de um separador de sincronismo simples V e H para monitores CGA de PC


Os esquemas da PLACA DIGITAL e FONTE poderão ser usados pra facilitar a localização e nivel dos pinos.
Na maioria dos problemas o micro não aparece imagem ou aparece com interferencias, caracteres gráficos etc.
A facilidade na manutenção é realmente grande, bastando para isso um minimo de conhecimento em eletronica.
O componente que voce deve ter, pelo menos se ainda as suas forem originais, são as RAMs 4164 (41256 nos 2.0 com memory maper) sendo o defeito mais comum, tendo como sintoma tela preta ou ainda memória reduzida no basic.
As RAMs de video 81416 (=4416=41416), (4464 nos MSX2 localizada na placa 2.0 ao lado do VDP 9938 ou 9958) também sao responsáveis, sendo seu sintoma os caracteres gráficos ou sujeira na tela. A VDP (Video Processor) TMS-9128 (MSX-1) tambem pode ser a causadora desse sintoma embora seja mais raro.



PASSOS PARA ACHAR O PROBLEMA

Desligue qualquer acessorio externo da CPU (drive, modem, mouse, etc.). Ao ligar deve  ter 28815 bytes, se nao!, continue lendo estas dicas.

O MICRO NÃO FUNCIONA:

Antes de mais nada é importante que verifique se sua placa é soqueteada (com soquetes nos circuitos integrados), pois voce pode acabar comprando vários CIs sem nescessidade, muitas vezes o unico problema é o acumulo de sujeira entre os terminais dos CIs e o soquete, PORTANTO, antes de iniciar limpe os terminais e teste o micro.
CUIDADO!, AO RETIRAR O CI VERIFIQUE A POSIÇÃO DO CHANFRO (meia lua na frente do CI) PARA NÃO INVERTER AO RECOLOCAR, POIS O QUEIMARÁ. Observe que na placa tambem tem uma marca indicando para que lado fica o chanfro do CI. Ao retirar, retire-o com cuidado, apoiando a chave de fenda entre o CI e o soquete caso contrário poderá danificar a placa podendo causar rompimento de trilha.
A primeira coisa depois da conferencia citada acima, é a de verificar as tensoes da fonte, principalmente o +5v (fio verde do conector da fonte no Expert Cinza e pino 6 no Expert preto). Quando falta esta tensao, o componente mais comum é o RC 4558 (CI de 8 pinos) no Expert cinza e uA 741 no Expert Plus (preto), na placa analogica (placa de baixo).
A fonte estando OK, passamos para a medição do CLOCK no pino 37 do TMS-9128 (verifique que o medidor de nivel logico acender  os dois niveis indicando oscilação). Não aparecendo a oscilação (indicando apenas um dos niveis) troque o CI TMS-9128.
Analizando o Z80, verificaremos se todas as linhas A (A0, A1, ..., A15 pinos de 30 a 40 e pinos de 1 a 5 respect. ) estao oscilando normalmente. Faremos o mesmo nas linhas D (D0 a D7 nos pinos 7 a 10 e 12 a 15 ). Faltando oscilação nestas linhas troque o Z80.
Para identificar defeito nas RAMs, a forma mais eficaz é ter outro micro ao lado, ou possuir 8 dessas memórias em seu estoque, caso contrário terá que utilizar de outros instrumentos que nao interessa no nosso caso. Para o Expert Plus a queima dos CIs 4464 (CI-3, CI-4) podem ocasionar o mesmo problema.
Outro caso do micro nao funcionar é a queima do ADP AY-3-8910 (Audio Processor), bastando retirá-lo para confirmar (funciona sem ele).

IMAGEM BORRANDO OU CARACTERES INDEFINIDOS

A video-Ram é a mais suspeita na maioria dos casos desse sintoma.
Nos MSX Expert cinza a localização é CI-14 e CI-18, e a referencia é para ambos TMS 4416 (ou ICM4416, M4416, D41416, M5M4416P, M81416).
Um pouco mais raro, o VDP TMS9128 poderá ser o problema.
Para os que usam o MSX-Engine (Expert plus e dd-plus) o problema estará nas video-rams 4416 (M4416, TMS4416, D41416, M81416) cuja localização na placa são CI-5 e CI-6.
Um caso muito raro mas que pode acontecer com seu micro é quando a imagem só aparece com problemas em alguns softs como o Aquarela (na introdução e ao tentar escrever logo quando entra, ou seja, letra branca, fundo preto) e o wordplus ao entrar no modo de edição em 64 colunas. Como os PCzeiros dizem, parece virus. Nesse caso foi descoberto que uma das RAMs 4164 estava com defeito. Para isso trocou-se uma a uma usando uma RAM de reserva.

O MICRO ESTÁ SEM SOM:

O processador ADP (Audio Processor) AY-3-8910 é o responsável pela produção do som em seus 3 canais de melodias e canal de ruido. MAS CUIDADO!, antes de condená-lo, verifique se no TV ou no auto-falante do micro nao tem som, se tiver no alto-falante mas nao tiver na TV, o problema está no GERADOR DE RF que fica abaixo da placa digital sendo responsável o CI localizado no interior da caixinha de RF.

O MICRO ESTÁ TRAVANDO:

Este problema está localizado nas RAMs 4164 (ou 41256), geralmente 8 CIs enfileirados no total. Assim basta uma estar prestes a dar problemas para acontecer este sintoma. Substitua uma passando da primeira para ultima posicao observando o que acontece a cada troca.
Neste caso até com instrumentos profissionais fica dificil localizar com exatidao qual a Ram defeituosa devido ao funcionamento normal ao ligar.

JOYSTICK ACIONADO DIRETO EM UMA POSIÇÃO:

Neste caso carregue o jogo, retire o joystick, caso o objeto (nave, carro, boneco) continue movimentando direto sem voce estar teclando, nosso amigo AY-3-8910 é o candidato a troca na grande maioria dos casos.

MOUSE NAO CONTROLA:

Certifique-se que o mouse esteja bom e que nao há mal contato no conector de joystick. O AY-3-8910 pode estar com problemas, troque.

NAO IMPRIME:

Faça o auto-teste na impressora, verifique o cabo e se possivel conecte outra impressora com outro cabo no seu micro, se ainda persistir troque o 74-LS-374 (posição U54 no Expert Cinza)

INSTABILIDADE NAS CORES:

Na placa de video-composto e geradora de RF poderemos encontrar o C112 ou o CI MC 1377P (Expert). Nesta placa, um toque no ajuste pode solucionar, mas antes memorize a posição original.

DRIVE NÃO ESPERA TROCA DE DISQUETE DURANTE COPIA:

Algumas pessoas utilizam cabo de drive de PC para conectar na interface. Acontece que alguns cabos utilizados no PC possuem uma parte da cinta invertida próximo ao conector para o drive. Apenas inverta a fim do fio ficar original e sem inversoes.

DICA DE DRIVE:

Aqui uma grande dica para quem usa DRIVE 3 1/2 no MSX, principalmente os drives 1.44mb. É que alguns drives nao formatam bem ou simplesmente nao leem, nao formatam e nao gravam em disquetes HD. O fato é que os drives atuais 1.44 conectados nas controladoras (interfaces) comuns o drive passa a operar em DD (Dupla Densidade, 720k).
A dica é: para utilizar disquetes HDs em Drives 3 1/2 basta cobrir o furo no disquete do lado direito (o oposto da trava de gravação) com uma etiqueta.
Nao há problema mais chato que de tempos em tempos voce ficar perdendo dados em disco por erro de gravação ou erro de leitura num disquete que estava perfeito a instantes. Por isso aí vai mais uma dica: como sabemos os cabos tem conectores que sao encaixados no drive, no entanto, com o tempo tendem a criarem crostas ou sujeiras que causam diminuição do contato criando resistencias parasitas onde uma boa limpeza nos contatos resolverá . Outro caso é a fonte que em muitos casos exige mais um capacitor eletrolitico de 2200uF na tensao de 5v, entao solde mais um em paralelo ao que está na placa (preste atenção na polaridade).
ATENÇÃO, não raspe nenhuma placa pois retira a proteção contra ferrugem podendo piorar com pouco tempo, utilize um algodão e um polidor(Brasso, Kaol,etc.) até desaparecer as crostas de sujeira.
No caso do contato da fonte retire com chave de fenda fininha as partes metálicas uma a uma soldando cuidadosamente o fio (normalmente só é prenssado no contato), raspe o interior do femea apertando um pouco mais o orificio, limpe o macho e faça o mesmo procedimento de soldagem.

Considerações:

Estes sintomas anteriormente descritos são os mais comuns, podendo ocorrer, embora seja remoto, outros componentes envolvidos como o U27 (Expert), U30 a U33 (Expert) estes ultimos sao juntos ao processador principal e sao sua protecao (ic74LS367).
O que foi descrito aqui foi uma forma bem pratica de achar defeito nesse micro. Os sintomas e componentes envolvidos sao para ambos os modelos, uma versatilidade que só os micros desta linha dispoe. No mais nao se desespere, mantenha a calma que pior sao os usuários de PCs que gastam logo uma grana danada na troca de placas e geram um acumulo de lixo sem precedentes.

Componentes - fornecedores:

O componente mais facil de achar, sem duvida é o processador central, isso se voce ja não está com MSX turbo-r(Z80 + R800) ou os de 32bits(Z382).
O mais raro que tem-se noticia é o AY-3-8910 ou YM-2149F (substituto).
Voce encontrará as RAMs 4164, Z80 e TMS-9128 na:







- Audio Fenix comércio de componentes eletrônicos LTDA.
- Fone:0xx(11)816-2755







- NOVA OMEGA ELETRONICA







Se sua empresa comercializa componentes eletronicos e possue em seu estoque memórias (4164, 4416, 4464, 41256), processadores TMS 9128, VDP 9958, AY-3-8910, circuitos digitais da linha 74LS, mande um e-mail para nós com o que voce tem e os preços praticados para divulgarmos nesta página.
Empresas prestadoras de serviços ou oficinas eletronicas interessadas em informacoes tecnicas sobre instalação e assistencia a usuarios poderao entrar em contato que forneceremos o que for preciso para um bom trabalho.

Agradecimentos a Cobra Software pelo apoio, Gradiente pelo curso, Autores da revista MSX-Force além dos usuários que mantem seus sistemas em perfeito estado.
